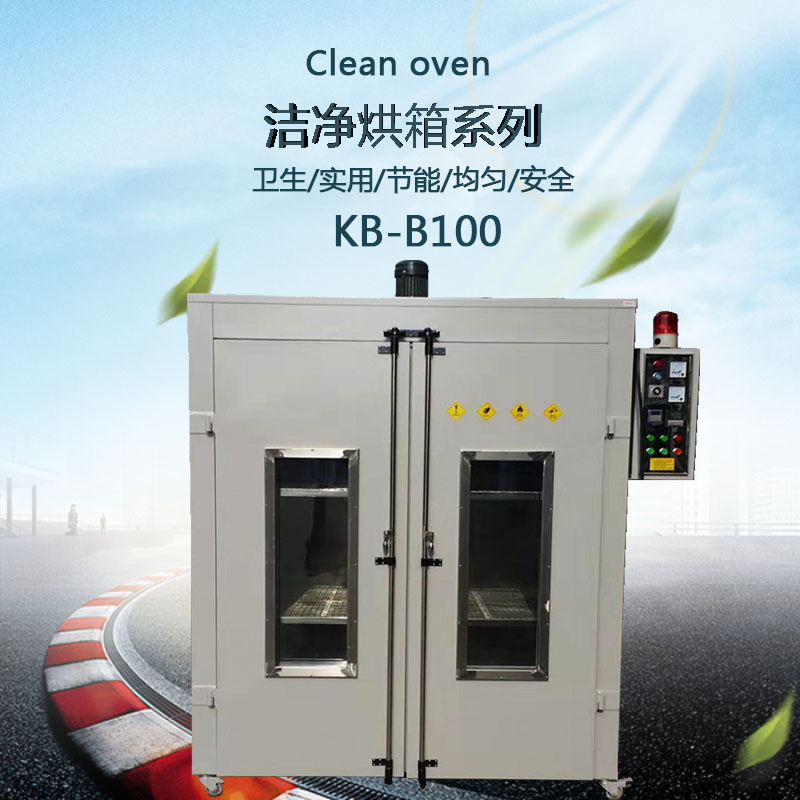

十級潔凈烘箱

一、 性能簡介

十級潔凈熱風循環烘箱利用風機調節風量,對箱內設置的10級潔凈空氣過濾器進行熱風循環,同時去除箱內飽和的熱氣,達到箱體的清潔度。

設備采用低噪聲循環風機。爐內空氣由不銹鋼電熱管加熱。熱空氣是由風扇抽出來的。經過濾器凈化后的空氣通過均布風柵進入工作間干燥。含濕濕熱空氣通過出風口排出機柜。烘箱內設有測溫點,所需溫度可自動調節和控制。操作方法非常簡單。

熱風循環爐由以下結構件組成:

十級潔凈熱風循環爐采用優質碳鋼,內外部采用低碳奧氏體不銹鋼。絕緣材料為無堿細玻璃棉,發熱元件為不銹鋼電加熱器,換熱面積大,效率高。烘箱頂部設有耐高溫中效除濕口和耐高溫過濾器,補充新風出口。

箱內裝有耐高溫過濾器,熱空氣每次循環時都由高溫過濾器過濾。

潔凈烘箱是一種提供高溫凈化環境的專用潔凈干燥設備。烘箱內空氣封閉自循環,經耐高溫空氣過濾器(10級)反復過濾,使烘箱室處于無塵狀態。潔凈烤箱工作間由鏡面不銹鋼制成。工作間溫度由溫控器自動控制,設有自動恒溫定時控制裝置,設有超溫自動斷電報警電路,控制可靠,使用安全。本實用新型可滿足電子液晶顯示器、醫藥、實驗室等生產科研部門的凈化干燥要求。

二、 主要技術參數(性能指標可在+5~+35℃環境溫度下測定)

結構及參數:

1、工作室尺寸:w700*D600*h650mm

2、外形尺寸:以設計圖紙為準;

3、風管間距:60mm;

4、保溫層厚度:90mm;

后風管位置:左1.1

風機前、后風管位置:1.1.1

后風機位置;

風機前、后風機位置;1.1

兩層,配兩層不銹鋼板;可拆卸,每層可承受10kg

開門方式:單門,密封條為氟橡膠空心密封條;

控制箱位置:頂部;

清潔度:無塵等級:10級。濾網過濾效果應達到0.3微米過濾效率99.9%風量3400cmh

過濾器高溫:80℃

主要指標:

工作溫度范圍:室溫+15℃~150℃;可調

儀表精度:±0.2℃;

溫度波動:≤±1℃;

溫度均勻性:≤±2℃;

加熱時間:≤20分鐘(空盒,25℃~60℃);

溫控方式:PID調節,SSR模塊輸出控制;

定時范圍:1分鐘~99小時99分鐘,定時切斷加熱,并報警

清潔度:無塵等級:10級過濾效果需達到0.3微米過濾效率99.9%風量高達3400cmh

過濾器能承受高溫:80℃;

箱體外表面溫度:≤室溫+15℃;

電容量:

電源:380V三相

制熱功率:7.5kW;

送風功率:750W

電流:10A

空氣開關容量:20A

箱體結構:

烘箱由箱體部分、電控箱部分、電加熱及風道系統部分組成,結構合理,外形美觀;

全方位氬弧焊,耐高溫,硅膠密封,SUS304不銹鋼發電機,防止機器本身產生微塵;

柜體材質:SUS304?1.2mm不銹鋼板;

襯里材料:SUS304 1.2mm厚鏡面不銹鋼板,堿性蘇打水清洗,脫脂,避免烘烤。

絕緣材料:100k高密度高絕緣板。

電加熱器:采用進口鎧裝加熱器的無塵發電機。

清潔度:烤箱內使用無塵配件和材料。

工作室氣流設計:

采面層從左至右的送風通過h.e.p.a(特殊風道設計)從美國進口,過濾效率99.99%,10級;隔墻;(可拆卸)

排氣口:3“φ(帶自動啟閉氣閥),循環效果強,降溫;

進氣口:增加N2流量計控制進氣。進風口:8mm

箱內不得烘烤可燃物、可燃氣體和爆炸性物品。先進可靠的測控系統

控制器采用臺灣caho(或日本富士)多級微機溫度控制器,具有PID控制參數自動設定功能。

儀器特點:A.具有溫度PID調節功能;

采用數顯箱溫度和多級程控設定溫度;

采用嵌入式鉑電阻輸入;

工作方式:恒定工作;

溫度測量:安裝專用鉑電阻;

整定精度:溫度:0.1℃;

溫控輸出:SSR輸出

測溫:采用專用鉑電阻;

整定精度:溫度:0.1℃;

溫控輸出:SSR輸出

漏電斷路器

過熱保護

欠相保護

電機過載電流保護

機器平臺上的蜂鳴器異常

設備運行條件:

溫度:5℃~45℃;

相對濕度:不大于85%;

氣壓:86～106kpa;

周圍無強烈振動和氣流;

電源:三相交流380±38V,頻率:50±1Hz;

無腐蝕性氣體;

周圍無強烈振動和氣流;

請務必接地

?盒子5周圍應有500毫米。提供技術資料:產品合格證、保修卡、使用說明書、電氣原理圖、儀表說明書等

三、售后服務:

交貨后出現質量問題,我公司保證24小時內答復。自出廠試驗驗收之日起24個月內免費保修。負責維護保養,并根據需要按成本收費。公司可根據用戶要求,提供產品出廠計量校準、技術培訓等服務。
